一、需求背景說明

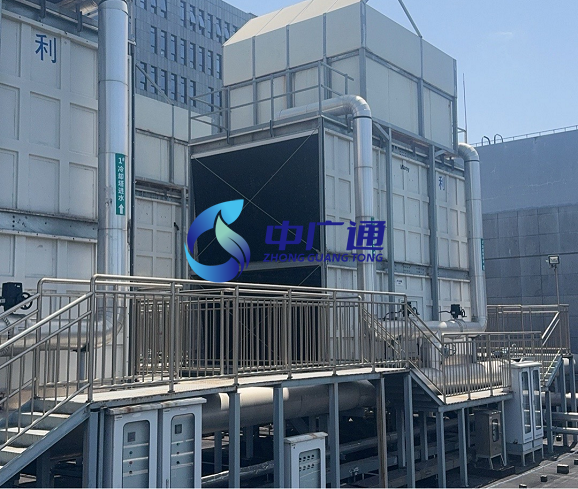

科華數據上海科眾數據中心,C棟5F樓頂4臺冷卻塔,冷卻塔因噪音問題風口做了消聲器處理,4臺冷卻塔外圍是隔音屏障,由于年久失修,板材耐腐蝕度不夠,冷卻塔風口處消聲器及板材已經老化脫落冷卻塔的隔音降噪設施腐蝕嚴重,部分隔音降噪設施已腐爛開焊今后將帶來巨大的安全隱患,已對冷卻塔風機運行造成一定的風險,現需進行維修更換。
二、冷卻塔隔音設施改造
1、本次改造是對4臺冷卻塔塔頂上所有隔音板進行改造更換。
2、冷卻塔周圍消聲屏障部分生銹腐蝕部分進行維修更換。
三、方案說明
1、冷卻塔隔音材料原有說明
1、隔音板:降噪設施原有材料為鍍鋅鐵板(金屬隔音板為100mm厚、背板1.0mm厚、面板0.7mm鍍鋅穿孔板,孔徑≤?2.5,穿孔率20%~30%表面噴塑。
2、消聲插片:為穿孔鍍鋅鐵板雙面葉片厚度為80mm鍍鋅穿孔板,孔徑≤?2.5,穿穿孔率20%~30%表面噴塑。
3、檢修門:(金屬隔音板為100mm厚、背板1.0mm厚、面板0.7mm鍍鋅穿孔板,孔徑≤?2.5,穿孔率20%~30%表面噴塑。
4、消聲屏障:(金屬隔音板為100mm厚、背板1.0mm厚、面板0.7mm鍍鋅穿孔板,孔徑≤?2.5,穿孔率20%~30%表面噴塑。
四、運維方案
1、隔音板:替換成304不銹鋼材質全頻御聲板、背板是不銹鋼板、面板為單面穿孔不銹鋼板,(金屬隔音板為100mm厚、背板1.0mm厚不銹鋼板、面板0.8mm不銹鋼板穿孔板,孔徑≤?3.0,穿孔率20%~30%表面噴塑)、現有鋼架進行防護處理、加固處理等。
2、消聲插片:替換成304不銹鋼雙面穿孔的吸聲板材(葉片厚度為80mm孔徑≤?3.0,穿孔率20%~30%表面噴塑)。
3、檢修門:重新定制制作304不銹鋼材質,背板是不銹鋼板、面板為單面穿孔不銹鋼板,(金屬隔音板為100mm厚、背板1.0mm厚不銹鋼板、面板0.8mm不銹鋼穿孔板,孔徑≤?3.0,穿孔率20%~30%表面噴塑)保證隔聲門耐腐蝕性。
4、消聲屏障:生銹位置將原有面板替換,替換成304不銹鋼材質單面穿孔(面板0.8mm不銹鋼穿孔板,孔徑≤?3.0,穿孔率20%~30%表面噴塑)
五、施工技術要求
冷卻塔隔音施工工藝技術要求
1、冷卻塔風機上方隔音降噪設施更換后,滿足國家標準《工業企業廠界環境噪聲排放標準》GB12348-2008中的二類標準,即晝間噪聲值≦60dB(A),夜間噪聲值≦50dB(A),扣除車輛噪聲、未做降噪設備噪聲等背景噪聲。
四、改造實施風險及規避
冷卻塔塔頂隔音施工屬于高空作業,施工時應做好防護,謹慎施工。
序號 | 危險點 | 預控措施 |
1 | 高空墜落 | 1、腳手架搭設人員、油漆刷涂人員都必須持有高空作業證; 2、所有腳手架必須驗收合格才能使用 3、所有的安全工器具必須驗收合格才能使用; 4、普通高空作業必須使用安全帶,使用自制吊籃、吊板時,除了使用安全帶外,還必須配備防墜器或安全繩,進行雙重防護; 5、風力≥5級時不得進行高空作業。 |
2 | 火災、爆炸 | 1、油漆屬于危險品,具有易燃易爆的特性,油漆的存放和使用必須遵守國家和廠內有關危險化學品的規定。 2、所有油漆必須存放于危險品庫中,并嚴格遵守危險品庫管理規定。 3、油漆與電焊禁止垂直交叉作業,在上方有電焊、動火作業時,下方不得進行油漆作業; 4、油漆桶在不用時必須蓋好,防止焊渣掉入造成火災; 5、油漆必須根據半天的用量進行領用,不得超量領用造成現場堆積。 6、劃清工作區與安全區,施工現場要安全標志線禁止無防護的人員進入 磨料直接或間接射及的區域 |
3 | 高空落物 | 1、戴好安全帽并系好帽帶; 2、工作前檢查作業現場上部有無落物的可能,如有隱患必須通知相關部門、人員進行排除,然后才可施工; 3、做好防止高空落物措施,防止隨身工具掉落傷人; 4、禁止垂直交叉作業。 |
4 | 誤動誤碰設備 | 1、工作過程中嚴禁觸碰工作設備、鋼梁以外的任何設備、開關、管道等; 2、行走、作業、休息時不可踩踏或坐在任何管道、設備或保溫上; 3、變換作業位置前必須先注意看,不可碰撞到其他設備。 4、在進行電氣、熱控設備的防腐前,必須由對應的防腐責任人和有關專業技術人員事先對防腐工作人員進行有針對性的安全交底,同時對現場防腐施工過程進行嚴密跟蹤和嚴格把控,必要時應停運設備再進行防腐,防止出現誤碰誤動或因施工導致設備損傷、誤報警甚至出現跳閘等事故。 |
5 | 觸電 | 1、電源線及燈具絕緣良好,無電線破損現象,同時使用漏電保護器; 2、電源線穿過走道時需架空放置,不得妨礙通行,或存在被踩踏的可能, 3、所有電源線布置必須遵守橫平豎直的原則,禁止亂拉亂放; 4、所有電動工具需檢驗合格; 5、對于帶電設備禁止使用水刀除銹和噴砂除銹,除非做好防護措施并經業主檢查認可。 |
6 | 文明衛生 | 1、作業前必須對作業區域進行圍護,對于高空的作業,須提前在該區域地面做好圍護; 2、每日完工前必須把施工現場清理干凈; 3、每天完工后將所有工器具帶回倉庫并擺放整齊,嚴禁將油漆存放在現場; 4、現場工器具擺放整齊; 5、油漆搬運、調和和刷涂過程中不得出現噴濺、流淌、滴落,刷涂過程中不得污染其他設備,不得造成二次污染,一旦污染,必須立即擦洗掉,防止凝固后無法清理。 6、對于涂裝設備上有銘牌、標志、警告牌的,須在施工前用膠布等覆蓋保護好,完成全部刷漆工作后再撕掉,防止污染銘牌、標志和警告牌。 |
六、質保及售后
1、改造完成后相關改造內容質保期3年。
2、在質保期內,如發現質量問題或異常情況,供應商需在8小時內到達現場,24小時內完成相關檢修。
